超聲波振動篩
超聲波發生器，是一種將市電轉換為換能器相應的高頻交流電以驅動換能器進行工作的設備，是大功率超聲波系統的一重要構成部分，也可將其稱為電子箱、超聲波驅動電源、超聲波控制器。雖說超聲波發生器也可將其稱為超聲波驅動電源，但實際上，超聲波發生器只是超聲波驅動電源的一部分。超聲波電源按激勵方式的不同可分為自激式和它激式，而超聲波發生器指的就是它激式超聲波電源，由于它激式振蕩電路在輸出功率方面較自激式高出10%以上，因此目前大多數均采用的超聲波發生器作為驅動電源。

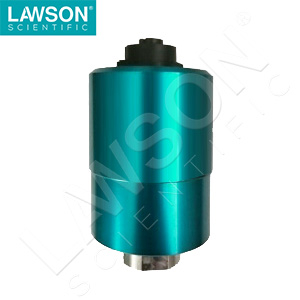

超頻超聲波換能器，其實就是頻率與其諧振頻率相同的壓電陶瓷，利用的是材料的壓電效應將電能轉換為機械振動。一般情況下，先由超聲波發生器產生超聲波，經超聲波換能器將其轉換為機械振動，再經超聲波導出裝置、超聲波接收裝置便可產生超聲波。
聯系購買
在線咨詢
- 產品介紹
- 單頁
超聲波發生器，是一種將市電轉換為換能器相應的高頻交流電以驅動換能器進行工作的設備，是大功率超聲波系統的一重要構成部分，也可將其稱為電子箱、超聲波驅動電源、超聲波控制器。雖說超聲波發生器也可將其稱為超聲波驅動電源，但實際上，超聲波發生器只是超聲波驅動電源的一部分。超聲波電源按激勵方式的不同可分為自激式和它激式，而超聲波發生器指的就是它激式超聲波電源，由于它激式振蕩電路在輸出功率方面較自激式高出10%以上，因此目前大多數均采用的超聲波發生器作為驅動電源。
超頻超聲波換能器，其實就是頻率與其諧振頻率相同的壓電陶瓷，利用的是材料的壓電效應將電能轉換為機械振動。一般情況下，先由超聲波發生器產生超聲波，經超聲波換能器將其轉換為機械振動，再經超聲波導出裝置、超聲波接收裝置便可產生超聲波。
工作原理
寧波洛尚超聲波設備由發生器和換能器構成。發生器也稱為超聲波電源，給超聲波換能器提供穩定的，智能化的高頻、高壓電能，然后通過高頻、高壓的電能推動換能器轉為高頻的機械能傳導給試驗篩分儀。并且可以通過操作面板控制能量輸出的模式，以達到不同的超聲波能量輸出要求。凈信超聲波發生器工作模式分為三種：連續、脈沖、間隙。功率輸出強度分為五種：60%、70%、80%、90%、100%。上海凈信超聲波有15種工作方式，根據不同的物料特性合適的選用相應的工作方式，達到最優的篩分效率。
超聲波發生器及換能器特點
調節輸出功率使其穩定、調節頻率使得換能器一直工作于最佳狀態外，超聲波發生器還可以對大功率超聲波系統的功率、工作頻率進行監控，可以通過設置參數來完成自動跟頻、可以控制振幅在負載變化時也處于穩定狀態、可以在情況不良時發出警報以保護系統設備等。
超頻超聲波換能器的換能材料主要有兩種類型:磁致伸縮換能材料和壓電換能材料。將片狀鐵磁體材料疊制成棒狀或管狀，置于方向順著捧軸向的滋場內，當進場發生改變時，這時棒的長度也跟著改變，這種物理現象稱磁致伸縮效應，具有磁致伸縮效應的鐵磁或者合金材料稱為磁致伸縮換能材料
?自動跟頻：自動跟蹤換能器的諧振頻率；
?模式可調：不同的物料，選擇相應的振動模式；
連續：適合低目數，高密度的粉料。
脈沖：適合高目數，小密度的粉料。
間隙：適合高目數，易集聚的物料。
?振幅可調：五個檔振幅可調，根據物料的比重、粒徑大小、結構特性，選擇對應的振幅，獲得高效的篩分效率。
?過載保護：出現異常情況，系統自動斷電保護，保護重要的元器件不受損害。
?散熱系統：該設備增加風冷系統設計，保證在過熱環境下工作穩定性。
?密封設計：系統注重密封的設計，確保在惡劣環境下粉塵不進入內部，杜絕易燃易爆的情況發生。
| 型號 | 額定電壓 | 輸出頻率 | 輸出功率 | 工作溫度 |
| DHSF-G1 | 220V | 20-30KHz | 30-60W | -15℃～65℃ |
| DHSF-G2 | 220V | 30-38KHz | 40-120W |
| 型號 | 頻率（KHZ） | 諧振阻抗（Ω） | 電容（PF） | 輸出功率（W） |
| DHSF-E2（高頻） | 35.5 | ≤ 10 Ω | 2000 ± 10% | 40-120 |
| DHSF-E1（低頻） | 28 | ≤ 15Ω | 4000 ± 10% | 30-60 |
| 發生器 | 1套 |
| 換能器 | 1套 |
| 使用說明書 | 1份 |
| 保修卡 | 1份 |
| 合格證 | 1份 |
應用范圍
l 農業、土壤、煤、合成材料、化學品、地質 、冶金、建筑原料、環境、資源、玻璃、陶瓷、生物等
l 制藥、冶金、化工、選礦、食品等行業的實驗室
注意事項
